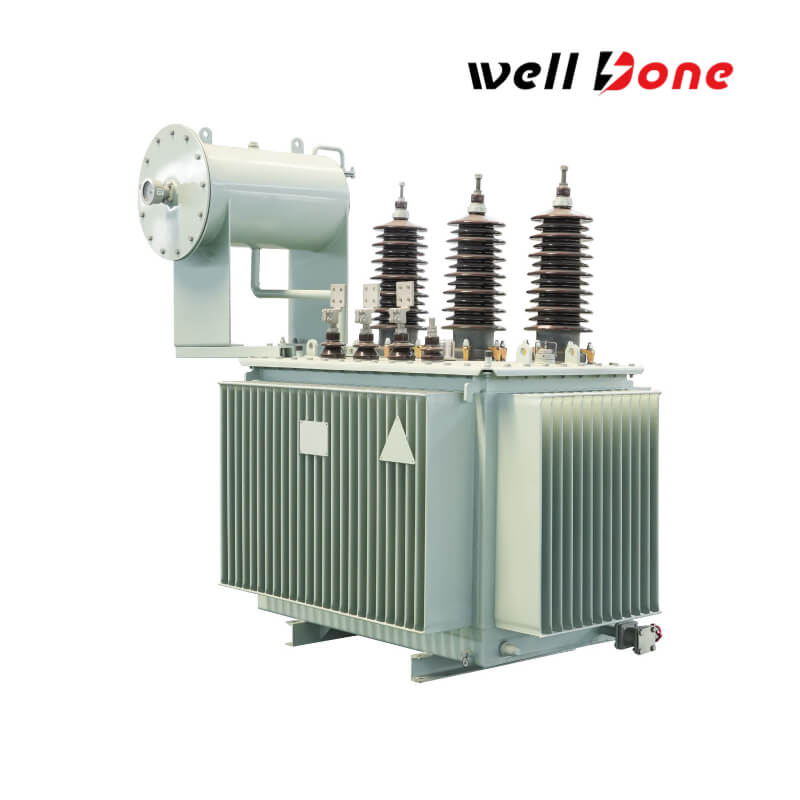

Máy biến áp phân phối tổn thất thấp ba pha 35KV 3150KVA

Vật liệu lõi (Hệ thống mạch từ)
: Được làm bằng các tấm thép silicon cán nguội có độ thấm cao (ví dụ: loại 30ZH120 hoặc cao hơn), được xếp chồng chính xác với các khớp nối so le để giảm lực cản từ và tổn thất dòng điện xoáy.
Đặc điểm: Tổn thất khi không tải thấp (mẫu S13 giảm tổn thất khoảng 30% so với các mẫu cũ) và thiết kế nhiều lớp không gây tiếng ồn.

Cuộn dây (Hệ thống mạch điện)
Cuộn dây điện áp cao: Phía 35kV thường sử dụng cấu trúc hình trụ hoặc liên tục nhiều lớp, sử dụng dây dẫn bằng đồng (hoặc nhôm) được bọc bằng giấy cách điện để tăng cường khả năng chịu ngắn mạch.
Cuộn dây điện áp thấp: Phía 0,4kV thường sử dụng cấu trúc cuộn dây lá mỏng để giảm thiểu tổn thất dòng điện xoáy và nâng cao hiệu suất.
Vật liệu cách nhiệt: Giấy Nomex hoặc vật liệu cách nhiệt DMD kết hợp với quy trình ngâm tẩm áp suất chân không (VPI) để nâng cao chỉ số nhiệt (loại H hoặc loại F). Dầu

cách điện & hệ thống làm mát
: Sử dụng dầu khoáng naphthenic hoặc dầu ester tổng hợp thân thiện với môi trường, mang lại độ bền điện môi và khả năng chống oxy hóa cao.
Cấu trúc làm mát: Được trang bị bộ tản nhiệt kiểu vây hoặc thùng dầu dạng sóng, sử dụng làm mát đối lưu tự nhiên (ONAN), loại bỏ nhu cầu sử dụng thêm quạt và giảm yêu cầu bảo trì.

Bể chứa & Hệ thống
bịt kín Bể chứa: Bể thép tôn kín hoàn toàn giúp điều chỉnh sự giãn nở và co lại nhiệt của dầu, đảm bảo thiết kế không cần bảo trì.
Xếp hạng bảo vệ: IP55 trở lên, mang lại khả năng chống bụi và chống nước, phù hợp với môi trường ngoài trời khắc nghiệt.

Thiết bị bảo vệ
Rơle gas (Rơle Buchholz): Giám sát các lỗi bên trong bằng cách phát hiện sự tích tụ khí, kích hoạt cảnh báo hoặc cơ chế ngắt.
Van giảm áp: Tự động giải phóng áp suất quá mức để ngăn ngừa vỡ bình dầu.
Rơ-le áp suất đột ngột: Phản ứng nhanh với các sự cố hồ quang bên trong bằng cách ngắt nguồn điện. Bộ

thay
đổi điểm không tải (OLTC hoặc NLTC): Cung cấp khả năng điều chỉnh điện áp ±5% hoặc ±2×2,5%, thường nằm ở phía điện áp cao, được vận hành thủ công để phù hợp với các biến động của lưới điện.

Ống lót & Thiết bị đầu cuối
Ống lót điện áp cao: Ống lót cách điện bằng sứ hoặc composite (ví dụ: cao su silicon) định mức 35kV, với khoảng cách đường rò đáp ứng các tiêu chuẩn IEC.
Ống lót điện áp thấp: Ống lót đúc bằng nhựa có thiết kế chống phóng điện chống ô nhiễm.
