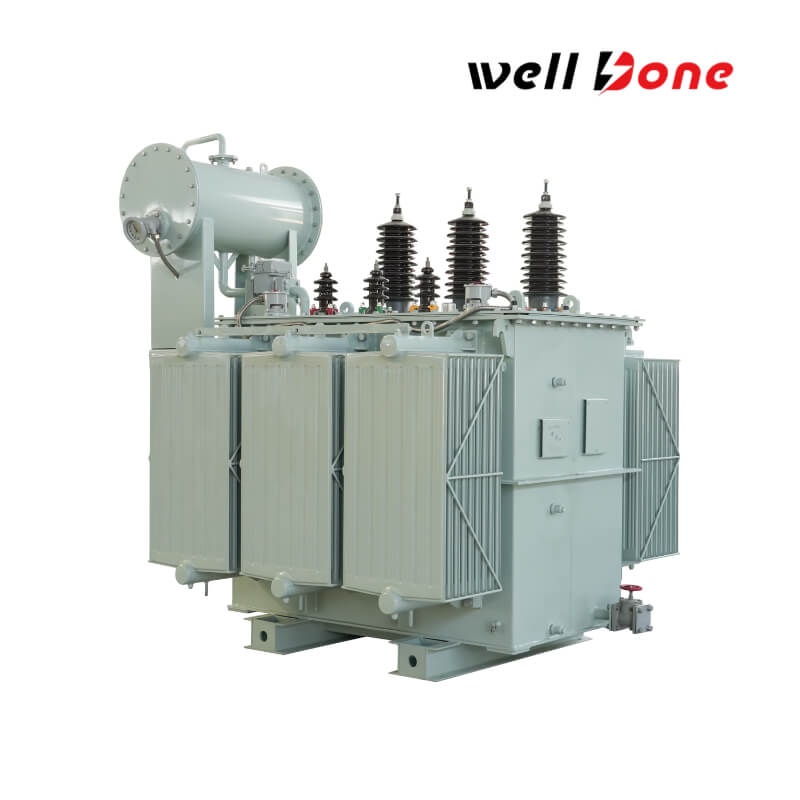

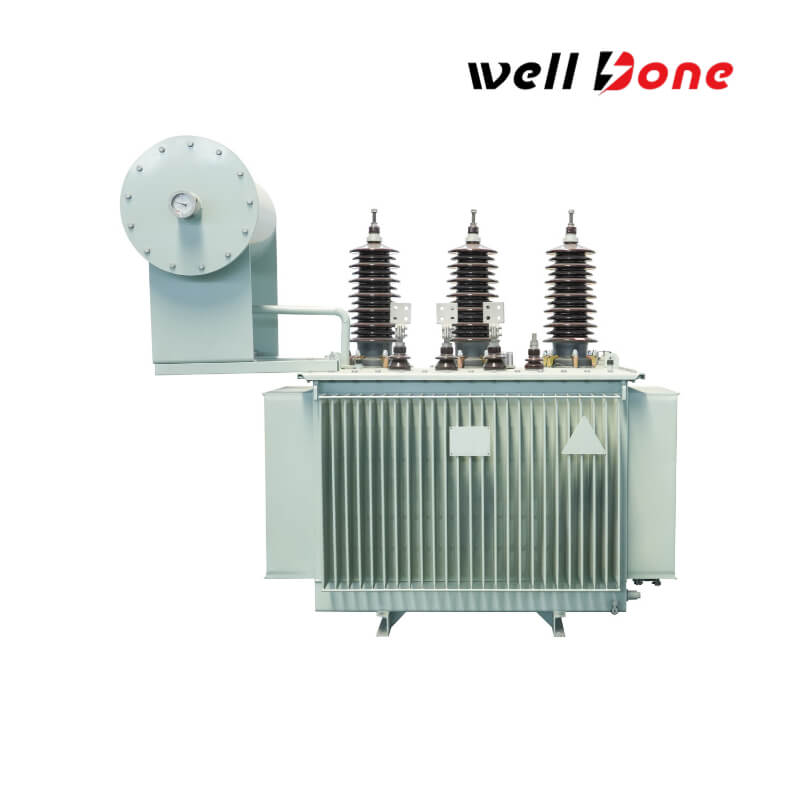

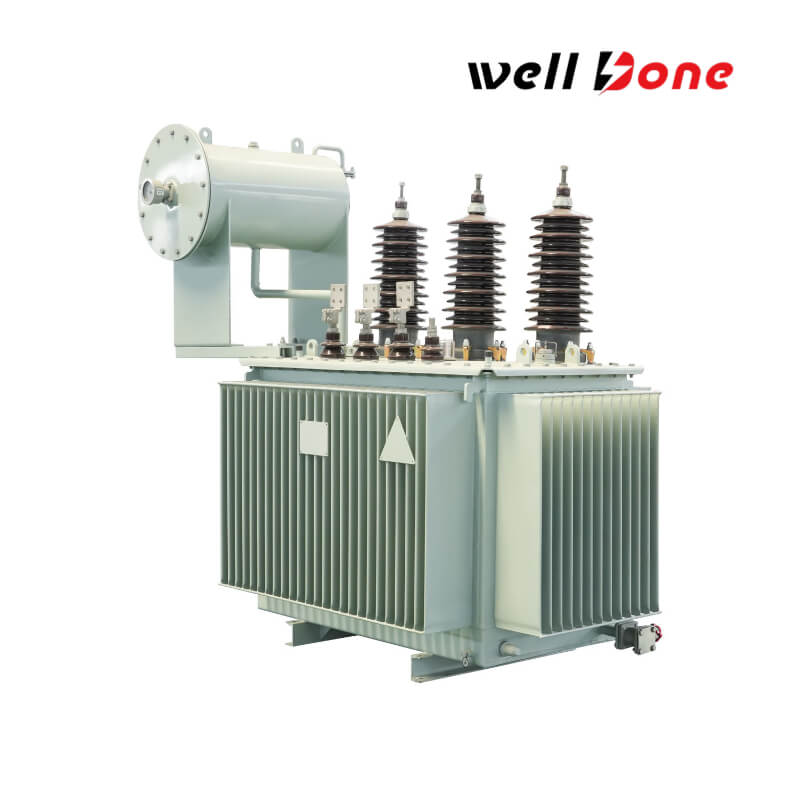

35KV 3150KVA محول توزيع منخفض الخسارة ثلاثي الطور

نقدم محول التوزيع منخفض الفقد ثلاثي الطور بقدرة 35 كيلو فولت 3150 كيلو فولت أمبير - وهو حل متطور تم تصميمه باستخدام تقنية متقدمة مغمورة بالزيت لتحقيق خسائر منخفضة بشكل استثنائي في حالة عدم التحميل وأثناء التحميل. تم تصميم هذا المحول وفقًا للالتزام الصارم بمعايير مثل ANSI C57.12.00 وIEC 60076 وGB 1097 وGB/T6451، ويتميز بنواة CRGO المتميزة ولفائف نحاسية خالية من الأكسجين للتحكم الدقيق في الجهد وتعزيز المتانة. مصمم خصيصًا للتطبيقات الصناعية ذات الجهد العالي والمحطات الفرعية الحضرية، يوفر محولنا حلاً أنيقًا وموثوقًا وآمنًا لتوزيع الطاقة يلبي احتياجات الطاقة المطلوبة للبنية التحتية الحديثة.

الكمية:
التوفر:





استفسر أضف إلى السلة

ملحقات المنتج

المادة الأساسية (نظام الدائرة المغناطيسية)
: مصنوعة من صفائح فولاذ السيليكون المدرفلة على البارد عالية النفاذية (على سبيل المثال، 30ZH120 أو درجة أعلى)، ومكدسة بدقة بمفاصل متداخلة لتقليل المقاومة المغناطيسية وفقدان التيار الدوامي.
الميزات: خسائر منخفضة في حالة عدم التحميل (يقلل طراز S13 من الخسائر بنسبة 30٪ تقريبًا مقارنة بالطرز القديمة) وتصميم مصفح خالٍ من الضوضاء.

اللف (نظام الدوائر الكهربائية)
اللف عالي الجهد: يعتمد الجانب 35 كيلو فولت عادةً على هيكل أسطواني أو مستمر متعدد الطبقات، باستخدام موصلات النحاس (أو الألومنيوم) المغلفة بورق عازل لتعزيز القدرة على تحمل الدائرة القصيرة.
لف الجهد المنخفض: غالبًا ما يستخدم الجانب 0.4 كيلو فولت بنية لف من الرقائق المعدنية لتقليل خسائر التيار الدوامي وتحسين الكفاءة.
العزل: ورق نومكس أو مادة عازلة DMD مدمجة مع عملية التشريب بالضغط الفراغي (VPI) لتعزيز التصنيف الحراري (الفئة H أو الفئة F). الزيت العازل

لنظام العزل والتبريد
: يستخدم الزيت المعدني النفثيني أو زيت الإستر الاصطناعي الصديق للبيئة، مما يوفر قوة عازلة عالية ومقاومة للأكسدة.
هيكل التبريد: مجهز بمشعات من النوع الزعانف أو خزان زيت مموج، باستخدام التبريد الحراري الطبيعي (ONAN)، مما يلغي الحاجة إلى مراوح إضافية ويقلل من متطلبات الصيانة.

الخزان ونظام الختم
: خزان فولاذي مموج محكم الغلق بالكامل يستوعب التمدد الحراري وانكماش الزيت، مما يضمن تصميمًا خاليًا من الصيانة.
تصنيف الحماية: IP55 أو أعلى، يوفر إمكانات مقاومة للغبار والماء، ومناسب للبيئات الخارجية القاسية.

أجهزة الحماية
مرحل الغاز (Buchholz Relay): يقوم بمراقبة الأخطاء الداخلية عن طريق الكشف عن تراكم الغاز أو إطلاق الإنذارات أو آليات التعثر.
صمام تخفيف الضغط: يطلق الضغط الزائد تلقائيًا لمنع تمزق خزان الزيت.
مرحل الضغط المفاجئ: يستجيب بسرعة لأخطاء القوس الداخلي عن طريق فصل مصدر الطاقة.

مبدل الصنبور
مبدل الصنبور خارج التحميل (OLTC أو NLTC): يوفر تعديل الجهد الكهربي بنسبة ±5% أو ±2×2.5%، ويوجد عادةً على الجانب عالي الجهد، ويتم تشغيله يدويًا لاستيعاب تقلبات الشبكة.

البطانات والمحطات
البطانات ذات الجهد العالي: البطانات المعزولة من البورسلين أو المركبة (على سبيل المثال، مطاط السيليكون) بقدرة 35 كيلو فولت، مع مسافة زحف تلبي معايير IEC.
البطانات ذات الجهد المنخفض: البطانات المصنوعة من الراتنج مع تصميم وميض مضاد للتلوث.

احصل على عرض أسعار

مواصفات المنتج

القدرة المقدرة

3150 كيلو فولت أمبير (3.15 ميجا فولت أمبير)

الجهد المقنن

الجهد العالي الجانبي 35 كيلو فولت ±5%

جانب الجهد المنخفض 0.4 كيلو فولت

خسارة عدم التحميل (P₀)

.12.1 كيلو واط

فقدان الحمل (Pₖ)

≥23 كيلو واط (عند 120 درجة مئوية)

مقاومة ماس كهربائى (المملكة المتحدة٪)

6% أو 4.5% (اختياري)

كفاءة

≥99% (عند التحميل الكامل)

مستوى العزل

الجهد العالي الجانبي LI200kV / AC85kV

جانب الجهد المنخفض LI75kV / AC35kV

طريقة التبريد

أونان (زيت طبيعي هواء طبيعي)

مجموعة المتجهات

داين11

مستوى الضوضاء

≥55dB(A) (بدون تحميل، يتم قياسه على مسافة 1 متر)

تطبيقات المنتج

الاقتصاد هو أكثر بأسعار معقولة

مثالي للمراكز التجارية الكبيرة ومراكز التسوق التي تتطلب توزيعًا مستقرًا وفعالًا للطاقة.

المجمعات التجارية والتجزئة
يوفر طاقة يمكن الاعتماد عليها وغير منقطعة للمستشفيات ومراكز الطوارئ حيث تكون الموثوقية أمرًا بالغ الأهمية.

مرافق الرعاية الصحية والطوارئ
يدعم البنى التحتية الرقمية عالية الطلب مع إمدادات الطاقة المستمرة والفعالة.

الاتصالات ومراكز البيانات
يندمج بسلاسة في التطورات الحضرية الحديثة، مما يعزز أداء الشبكة الذكية وإدارة الطاقة المستدامة.

البنية التحتية للمدينة الذكية

مزايا المنتج

الهندسة المعمارية الموفرة للطاقة

تم تصميمه لتقليل خسائر النقل بشكل كبير، وبالتالي خفض تكاليف التشغيل وتحسين الكفاءة العامة.

متانة ممتدة

مصنوع من مواد عالية الجودة وتكنولوجيا متقدمة لضمان أداء موثوق به وعمر خدمة طويل في البيئات الصعبة.

التكامل دون جهد

تم تصميمه لتحقيق التوافق السلس مع أنظمة الشبكة الحالية، مما يعمل على تبسيط عملية التثبيت والصيانة مع ضمان الأداء التشغيلي الأمثل.

رسم خطة محولات الطاقة WellDone

التعليمات

ما هي مجموعة منتجات المحولات التي تقدمها وما هي المعايير التي تلبيها؟

نقوم بتصنيع مجموعة متنوعة من المحولات بما في ذلك محولات التوزيع المغمورة بالزيت، ومحولات النوع الجاف، ومحولات الطاقة، والمحولات المثبتة على لوحة ثلاثية الطور، والمحولات المثبتة على لوحة أحادية الطور، ومحولات المحطات الفرعية، والمحولات المثبتة على القطب. يضمن فريقنا الفني، الذي يتمتع بما يقرب من 20 عامًا من الخبرة في الصناعة، أن تتوافق تصميماتنا مع المعايير الدولية مثل ANSI، وIEEE، وDOE، وCSA، وAS، وAZS، وGOST، وIEC، والمزيد. بالإضافة إلى ذلك، حصلت العديد من منتجاتنا على شهادات UL وcUL وCSA، مما يؤكد سلامتها وأدائها في الأسواق العالمية.
كيف يمكنك التأكد من جودة وموثوقية المحولات الخاصة بك؟

يتم إنتاج محولاتنا في ظل نظام صارم لإدارة الجودة يغطي كل مرحلة من اختيار المواد إلى الاختبار النهائي. يأتي كل منتج مع ضمان لمدة 24 شهرًا على الأقل، مما يضمن السلامة والموثوقية على المدى الطويل. وقد اكتسب هذا الالتزام بالجودة ثقة العملاء العالميين والجهات الفاعلة الرائدة في الصناعة.
ما هي المهل الزمنية للإنتاج وخيارات التخصيص والوصول إلى الأسواق العالمية؟

بالنسبة للنماذج القياسية، فإن مهلة الإنتاج لدينا تتراوح عادة من 10 إلى 25 يومًا، ونقدم خدمات OEM/ODM مرنة للمشاريع المخصصة. نقوم أيضًا بتصميم حلول التعبئة والتغليف لتلبية متطلبات العملاء المحددة. يتم تصدير محولاتنا إلى جميع أنحاء العالم - بما في ذلك أمريكا الشمالية وأوروبا وأمريكا الجنوبية وأستراليا وآسيا وأفريقيا - من خلال شراكات ناجحة تضم شركات مشهورة. لمزيد من التفاصيل أو الدعم الشخصي، يرجى الاتصال بنا عبر البريد الإلكتروني أو الواتساب.
