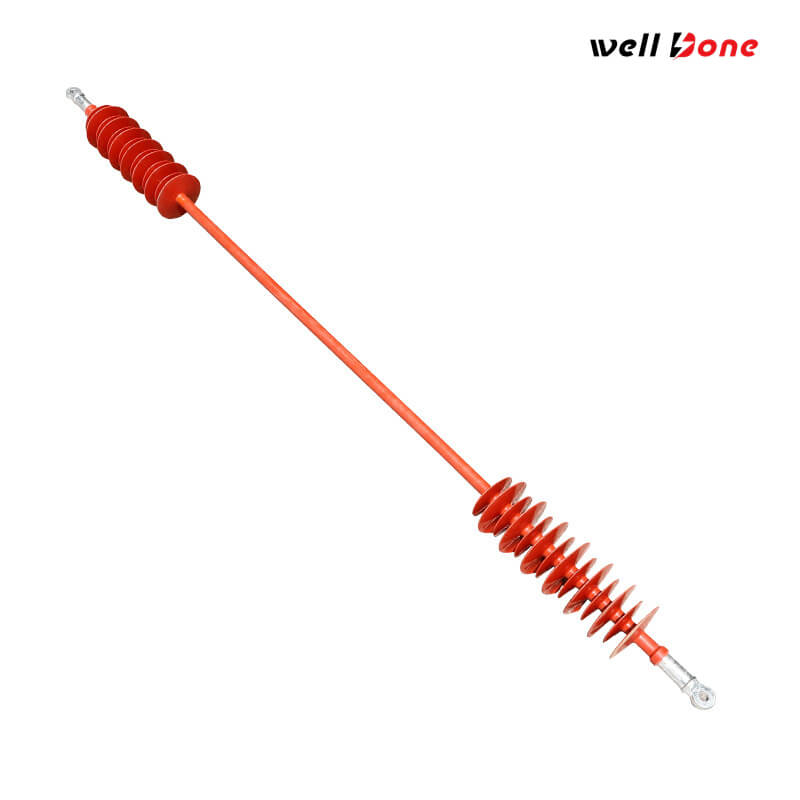

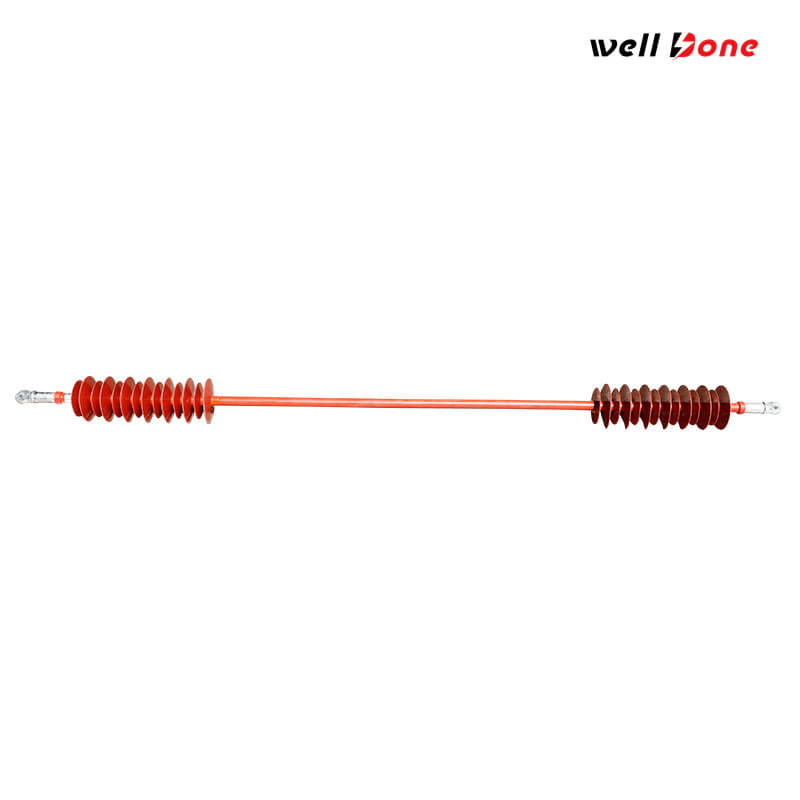

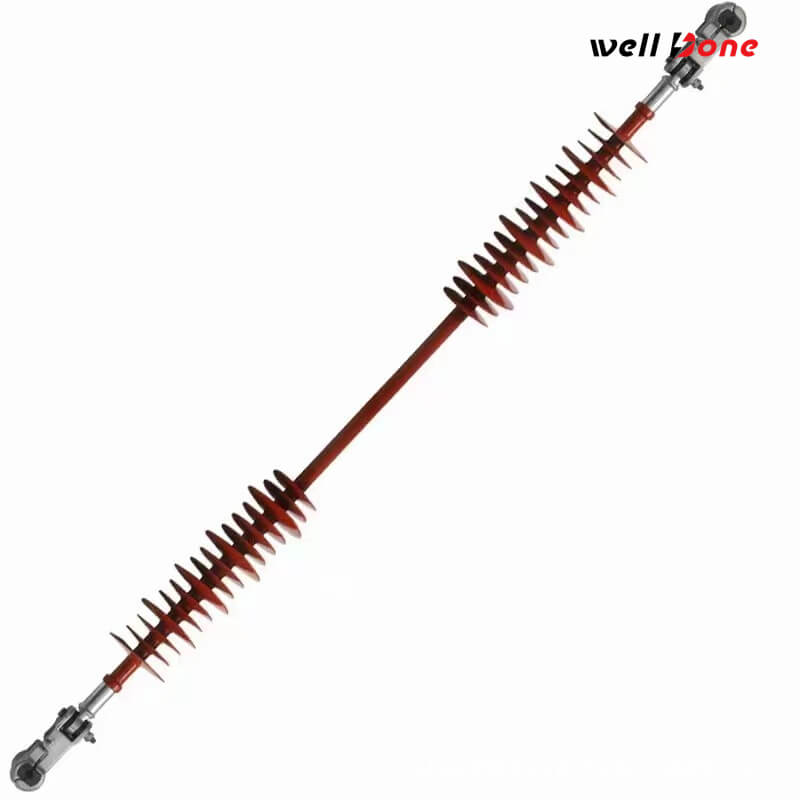

Espaçador composto fase-fase

O Espaçador Fase a Fase Composto, também conhecido como Espaçador Interfase, é um dispositivo de hardware de linha usado em linhas aéreas de transmissão e distribuição para manter os condutores de fase devidamente separados sob vento, gelo, galope e outras condições dinâmicas. Construído com núcleo de haste de fibra de vidro, invólucro de borracha de silicone e braçadeiras e acessórios correspondentes ao condutor, ajuda a evitar contato de fase, descargas elétricas, danos aos fios e interrupções. Esses espaçadores são comumente personalizados por classe de tensão, comprimento do vão, tamanho do condutor e nível de poluição, e podem ser instalados em arranjos horizontais ou verticais para aplicações de distribuição ou transmissão.

Quantidade:
Disponibilidade:





Pergunte Adicionar ao carrinho

Acessórios do produto

Os grampos para condutores são um acessório essencial, com opções como grampos de suspensão, estilos K-Clamp™ e arranjos de risers ajustáveis, dependendo se a aplicação é de distribuição ou transmissão.

Hastes de blindagem podem ser adicionadas quando necessário para reduzir a fadiga do fio e adequar-se ao arranjo de fixação do condutor.

As conexões/acoplamentos finais estão disponíveis em diversas configurações e algumas famílias de produtos podem ser acopladas com hastes revestidas de borracha de silicone para estender o comprimento total do espaçador.

Hardware de instalação de linha energizada, como opções de porca de olhal ou parafuso de olhal, são oferecidos em projetos selecionados para suportar trabalho em linha energizada.

Os anéis de classificação são usados em instalações de alta tensão, com uma fonte observando seu uso em sistemas de 132 kV e superiores.

Obtenha uma cotação

Especificações do produto

Tipo de produto

Espaçador composto fase-fase/espaçador interfase para linhas aéreas.

Faixa de tensão de serviço

As versões de distribuição geralmente cobrem 15 kV a 69 kV; versões de transmissão estendem-se de 69 kV a 400 kV; outra faixa publicada é de 33 kV a 400 kV.

Material principal

Haste de fibra de vidro elétrica/fibra de vidro E de alta qualidade.

Material de habitação

Borracha de silicone moldada por injeção de peça única quimicamente ligada ao núcleo.

Capacidade de carga mecânica

Projetado para cargas de torção, flexão e compressão em serviço de galope e derramamento de gelo.

Arranjo de montagem

Horizontal ou vertical.

Comprimento do espaçador

Comprimento condutor a condutor específico do projeto; selecionado para se adequar ao comprimento do vão e à configuração do condutor.

Compatibilidade do diâmetro do condutor

Dimensionado de acordo com o diâmetro do condutor, incluindo haste de blindagem quando aplicável.

Tipo de braçadeira

Braçadeira de suspensão, K-Clamp™, riser ajustável ou outro arranjo de fixação específico da aplicação.

Padrões

Os projetos publicados fazem referência a IEC 61109, IEC 61284 e práticas relacionadas de isoladores compostos; as estruturas de isoladores poliméricos também se alinham com a IEC 62217, enquanto os postes de linha compostos e os padrões de linhas aéreas relacionados ajudam a definir os requisitos de teste e aceitação.

Aplicações de produtos

Economia é mais acessível

onde a aproximação e o galope do condutor podem causar contato ou flashover.

Longos vãos aéreos expostos a vento forte e gelo
incluindo projetos onde espaçadores interfásicos são usados para proteger um circuito operando na faixa de 275 kV a 400 kV.

Linhas de alta tensão com corredores de gelo e neve úmida
especialmente onde a instalação deve ser feita por ferramentas de linha direta, helicóptero ou métodos manuais.

Circuitos de distribuição com necessidades de manutenção de linha viva
onde o controle do movimento da fase é fundamental para manter o serviço estável em grandes vãos.

Longas rotas de transmissão rurais e linhas de ligação de energia renovável

Vantagens do produto

Mantém os condutores de fase separados sob carga dinâmica

O espaçador é construído especificamente para reduzir o contato do condutor, descargas elétricas e danos causados por galope ou derramamento de gelo.

Leve, durável e mais fácil de manusear em campo

A literatura do fabricante destaca a construção de borracha de silicone em um núcleo de fibra de vidro, além de vantagens de manuseio e instalação de baixo peso.

Ajuste flexível ao projeto

O projeto pode ser adaptado de acordo com o tamanho do condutor, comprimento do vão, nível de poluição, estilo de montagem e método de instalação de linha viva, o que o torna adequado para muitas configurações de linhas aéreas.

Perguntas frequentes

Para que é usado um espaçador composto fase-fase?

Ele mantém os condutores aéreos separados e ajuda a evitar contato de fase, descargas elétricas e danos durante condições de vento, gelo ou galope.
Onde normalmente é instalado?

É utilizado em linhas aéreas de transmissão e distribuição, especialmente em vãos longos e em áreas com condições climáticas severas ou problemas de movimento do condutor.
De que materiais geralmente é feito?

A maioria dos projetos usa um núcleo de fibra de vidro com invólucro de borracha de silicone e braçadeiras ou acessórios específicos para aplicações.
