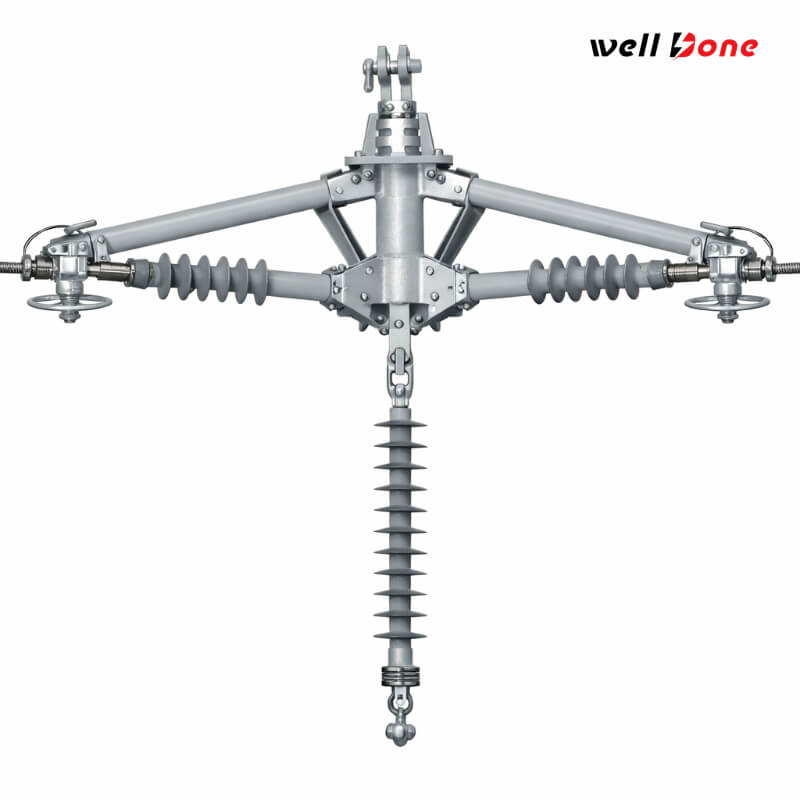

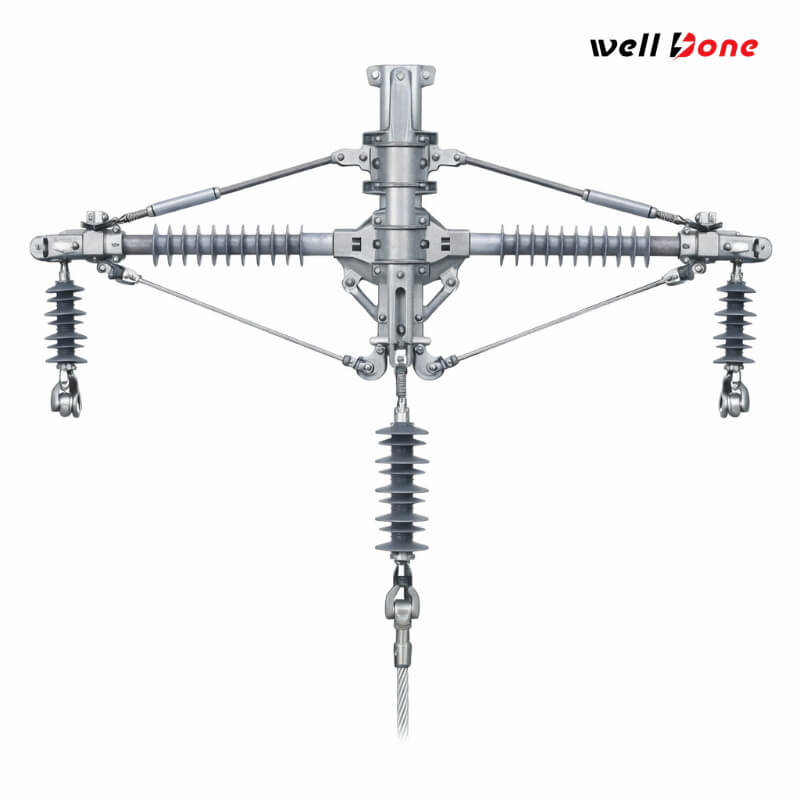

Isolador de braço cruzado composto

O isolador de braço cruzado composto é um sistema de braço cruzado isolado composto usado em estruturas de transmissão aéreas para substituir os tradicionais braços cruzados de aço e cordas de suspensão. Ele ajuda em projetos de linhas compactas e modernização, diminuindo a altura da estrutura, melhorando a distância ao solo e reduzindo a área ocupada pela faixa de domínio, ao mesmo tempo em que mantém os condutores isolados com segurança da torre. Construído como um sistema mecânico e elétrico, e não como uma peça única, ele deve resistir ao vento, ao gelo, à poluição e às cargas desequilibradas dos condutores, mantendo ao mesmo tempo o desempenho de isolamento a longo prazo, a resistência estrutural e a baixa manutenção.

Quantidade:
Disponibilidade:





Pergunte Adicionar ao carrinho

Acessórios do produto

Os anéis de classificação e os anéis de arco são usados no lado de alta tensão para controlar a tensão do campo elétrico e ajudar a gerenciar o comportamento do arco ao redor da ferragem do braço cruzado. Um projeto de retrofit publicado usou um anel de arco integrado para controle de arco e classificação de campo elétrico.

Cornetas ou esferas de arco podem ser adicionadas no lado de proteção contra arco da estrutura, com projetos publicados colocando-as para cima para melhorar o movimento do arco e a flutuabilidade térmica.

Hardware de suspensão, links e jugos conectam o feixe de condutores ao nó do braço cruzado isolado quando é necessário alívio de carga ou controle de oscilação. Um arranjo de retrofit publicado usou um conjunto de fixação de condutor suspenso livremente para equilibrar a carga longitudinal e a distância ao solo.

Kits de parafusos, ferragens de flange e acessórios de tampa são usados para combinar com o padrão de fixação da torre e fixar o conjunto nos pontos de montagem originais do braço cruzado. O projeto de modernização foi projetado para corresponder ao padrão de perfuração da conexão da torre existente.

Obtenha uma cotação

Especificações do produto

Tipo de produto

Conjunto de cruzetas isoladas em compósito para linhas de transmissão aéreas.

Configurações típicas

Vee duplo, poste de linha reforçado, V horizontal giratório e V horizontal de base fixa.

Aplicações de tensão publicadas

Projetos de linhas de transmissão de 132 kV, 230 kV, 275 kV e 400 kV.

Núcleo/membro estrutural

Membros de polímero reforçado com fibra de vidro usados como elementos isolantes de suporte de carga.

Material de habitação

Carcaça composta de borracha de silicone com perfil resistente às intempéries.

Base de projeto mecânico

Cargas verticais, transversais e longitudinais combinadas são usadas para avaliar a montagem.

Requisito de manutenção

Deflexão vertical devido à carga permanente limitada a 5% do comprimento flexível.

Vida de design

Pelo menos 50 anos na especificação de utilidade publicada.

Capacidade de conexão

O requisito publicado do braço cruzado da concessionária inclui capacidade de conexão de 40 kN em uma conexão M16 e capacidade de torção de 3,0 kNm.

Desempenho ambiental

Resistente a agentes naturais, ataque biológico, danos por fogo, rastreamento, arcos de banda seca e delaminação durante a vida útil do projeto.

Aplicações de produtos

Economia é mais acessível

Usado onde o braço cruzado de aço original e a corda de suspensão precisam ser substituídos para recuperar a folga vertical e manter pequenas modificações na torre. O trabalho de retrofit publicado mostra que esta é uma solução prática para melhorar as estruturas de transmissão existentes.

Retrofit de torres treliçadas existentes com problemas de folga
Aplicado em projetos que visam reduzir a pegada da linha e a largura da faixa de domínio, mantendo o isolamento elétrico necessário para o serviço de alta tensão.

Estruturas compactas de linhas de transmissão de 132 kV, 275 kV e 400 kV
Usado onde o braço cruzado deve manter desempenho elétrico estável em condições externas hostis e resistir ao rastreamento e ao arco voltaico causado por sal ou contaminantes.

Corredores aéreos poluídos, salinos e úmidos
Usado em estruturas contraventadas e tipo V onde o conjunto deve gerenciar cargas mecânicas combinadas e manter a folga do condutor sob oscilação induzida pelo vento ou desequilíbrio relacionado ao gelo.

Conjuntos principais da torre de transmissão com vento desequilibrado ou carga de gelo

Vantagens do produto

Pegada estrutural menor

Projetos de braços cruzados compostos podem substituir os braços cruzados tradicionais e conjuntos de cordas suspensas, ajudando a reduzir a altura da torre e a demanda de faixa de domínio, ao mesmo tempo que melhora a folga.

Forte desempenho elétrico e mecânico em um único conjunto

O projeto combina isolamento, controle de campo e capacidade de suporte de carga, com trabalhos publicados mostrando proteção de arco, classificação e testes de carga combinada em projetos de modernização.

Durabilidade externa de longo serviço

Os requisitos de serviços públicos enfatizam uma vida útil de projeto de 50 anos, baixa manutenção, resistência ao fogo e ataques ambientais e nenhuma delaminação ao longo da vida útil.

Desenho do plano do isolador de braço cruzado WellDone Composite

Perguntas frequentes

Para que é usado um isolador de braço cruzado composto?

Ele é usado para substituir um braço cruzado de transmissão convencional e uma coluna de isoladores por uma estrutura isolada compacta que suporta condutores e melhora a folga.
Em quais tensões ele normalmente é usado?

As aplicações publicadas incluem projetos de transmissão aérea de 132 kV, 230 kV, 275 kV e 400 kV.
Por que escolher um design composto?

Ele ajuda a reduzir a prioridade, melhorar a folga e fornecer forte desempenho em ambientes externos adversos com menor demanda de manutenção.
