Композитный изолятор поперечины

Композитный изолятор поперечины — это композитная изолированная система поперечин, используемая в конструкциях воздушных линий электропередачи для замены традиционных стальных поперечин и подвесных струн. Это помогает компактизировать линии и проекты модернизации за счет снижения высоты конструкции, увеличения дорожного просвета и уменьшения площади полосы отвода, сохраняя при этом проводники надежно изолированными от башни. Построенный как механическая и электрическая система, а не как одна деталь, он должен выдерживать ветер, лед, загрязнение и несбалансированные нагрузки на проводники, сохраняя при этом долговременные изоляционные характеристики, структурную прочность и низкие эксплуатационные расходы.

Количество:
Наличие:





Запросить Добавить в корзину

Аксессуары для продуктов

Регулирующие и дугогасительные кольца используются на стороне высокого напряжения для контроля напряжения электрического поля и управления поведением дуги вокруг траверсы. В опубликованном проекте модернизации использовалось встроенное дугогасительное кольцо как для контроля дуги, так и для выравнивания электрического поля.

Дугообразные рожки или дугообразные сферы могут быть добавлены на дугозащитной стороне конструкции, при этом в опубликованных проектах они размещаются вверх для улучшения движения дуги и тепловой плавучести.

Подвесное оборудование, тяги и хомуты соединяют пучок проводов с изолированным узлом траверсы, когда требуется разгрузка нагрузки или контроль поворота. В одной опубликованной схеме модернизации использовался свободно подвешенный узел крепления проводника для балансировки продольной нагрузки и дорожного просвета.

Комплекты болтов, фланцевые крепления и фитинги торцевых крышек используются в соответствии со схемой крепления башни и закрепляют сборку в исходных точках крепления поперечины. Конструкция модернизации была разработана с учетом схемы сверления болтовых отверстий существующего соединения башни.

Получить предложение

Технические характеристики продукта

Тип продукта

Траверса композитная изолированная для воздушных линий электропередачи.

Типовые конфигурации

Двойная V-образная стойка, опорная стойка, поворотная горизонтальная V-образная и фиксированная горизонтальная V-образная основа.

Опубликованные приложения по напряжению

Проекты линий электропередачи 132 кВ, 230 кВ, 275 кВ и 400 кВ.

Ядро/структурный элемент

В качестве несущих изоляционных элементов используются полимерные элементы, армированные стекловолокном.

Материал корпуса

Композитный корпус из силиконовой резины с устойчивым к атмосферным воздействиям зевчатым профилем.

Основы механического проектирования

Для оценки сборки используется комбинированная вертикальная, поперечная и продольная нагрузка.

Требование к работоспособности

Вертикальное отклонение из-за собственной нагрузки ограничено 5% от изгибаемой длины.

Дизайн жизни

Не менее 50 лет в опубликованной спецификации полезности.

Возможность подключения

Опубликованные требования к траверсе включают в себя нагрузку на соединение 40 кН при соединении M16 и усилие на скручивание 3,0 кНм.

Экологические показатели

Устойчив к природным агентам, биологическому воздействию, повреждению в результате пожара, трекингу, дуговому разряду в сухой зоне и расслоению в течение всего расчетного срока службы.

Применение продукта

Эконом более доступен

Используется там, где необходимо заменить оригинальную стальную поперечину и подвеску, чтобы восстановить вертикальный зазор и минимизировать изменения башни. Опубликованные работы по модернизации показывают, что это практическое решение для модернизации существующих структур передачи.

Модернизация существующих решетчатых башен с проблемами зазора
Применяется в проектах, направленных на уменьшение площади линий и ширины полосы отвода при сохранении электрической изоляции, необходимой для работы под высоким напряжением.

Компактные конструкции ЛЭП 132 кВ, 275 кВ и 400 кВ
Используется там, где траверса должна сохранять стабильные электрические характеристики в агрессивных внешних условиях и противостоять слеживанию и образованию дуги в сухой зоне, вызванной солью или загрязняющими веществами.

Загрязненные, засоленные и влажные коридоры воздушных линий электропередачи.
Используется в конструкциях с раскосами и V-образной формы, где сборка должна выдерживать комбинированные механические нагрузки и сохранять зазор между проводниками при раскачивании, вызванном ветром, или дисбалансе, вызванном гололедом.

Оголовки опор ЛЭП с несбалансированной ветровой или ледовой нагрузкой

Преимущества продукта

Меньшая площадь конструкции

Композитные конструкции траверс могут заменить традиционные траверсы и наборы подвесных струн, помогая уменьшить высоту башни и потребность в полосе отвода, одновременно улучшая клиренс.

Высокие электрические и механические характеристики в одном узле.

Конструкция сочетает в себе изоляцию, управление полем и несущую способность, а опубликованные работы показывают защиту от дуги, классификацию и испытания при комбинированной нагрузке в проектах модернизации.

Долговечность на открытом воздухе

Требования коммунальных предприятий подчеркивают расчетный срок службы 50 лет, низкие эксплуатационные расходы, устойчивость к огню и воздействию окружающей среды, а также отсутствие расслоения в течение срока службы.

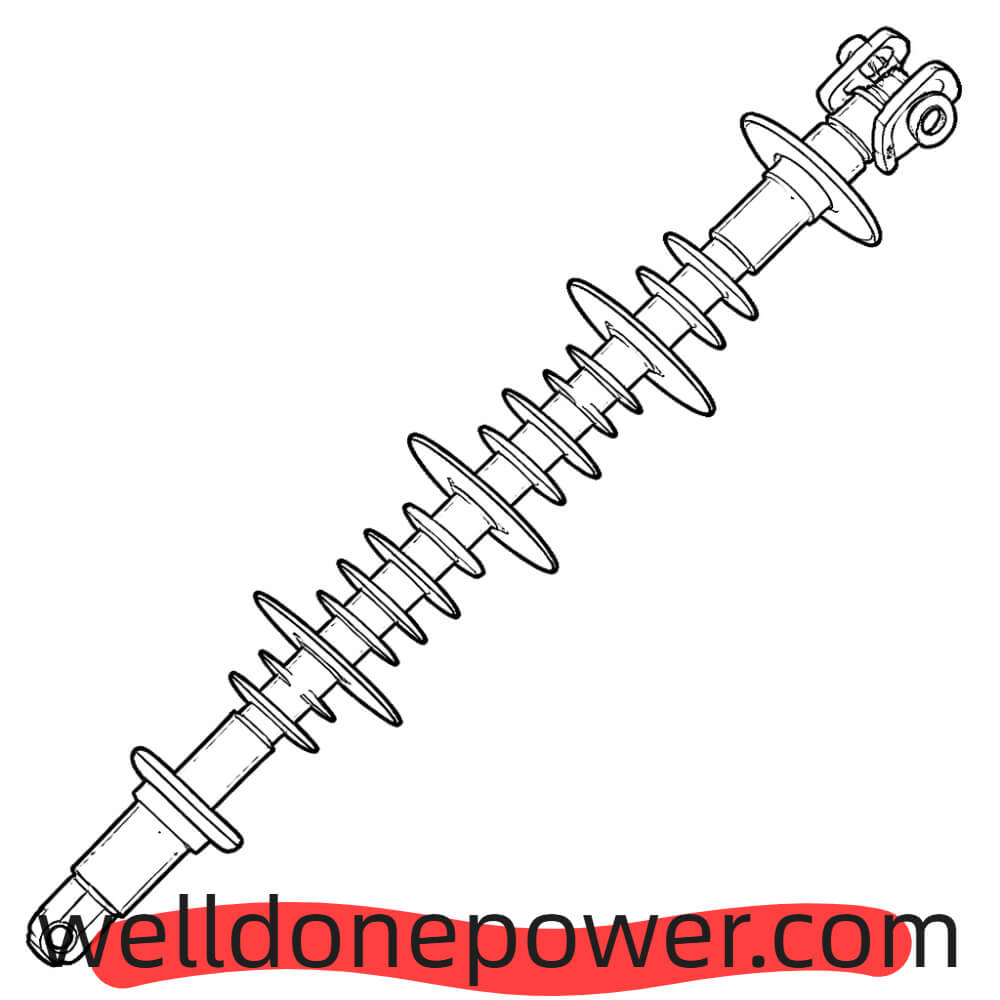

План композитного изолятора траверсы WellDone

Часто задаваемые вопросы

Для чего используется композитный поперечный изолятор?

Он используется для замены обычной траверсы передачи и изоляционной струны компактной изолированной конструкцией, которая поддерживает проводники и увеличивает зазор.
На каком напряжении он обычно используется?

Опубликованные заявки включают проекты воздушных линий электропередачи напряжением 132 кВ, 230 кВ, 275 кВ и 400 кВ.
Почему стоит выбрать композитную конструкцию?

Это помогает уменьшить полосу отвода, улучшить дорожный просвет и обеспечить высокую производительность в суровых условиях эксплуатации на открытом воздухе с меньшими требованиями к техническому обслуживанию.
