ฉนวนคอมโพสิตครอสอาร์ม

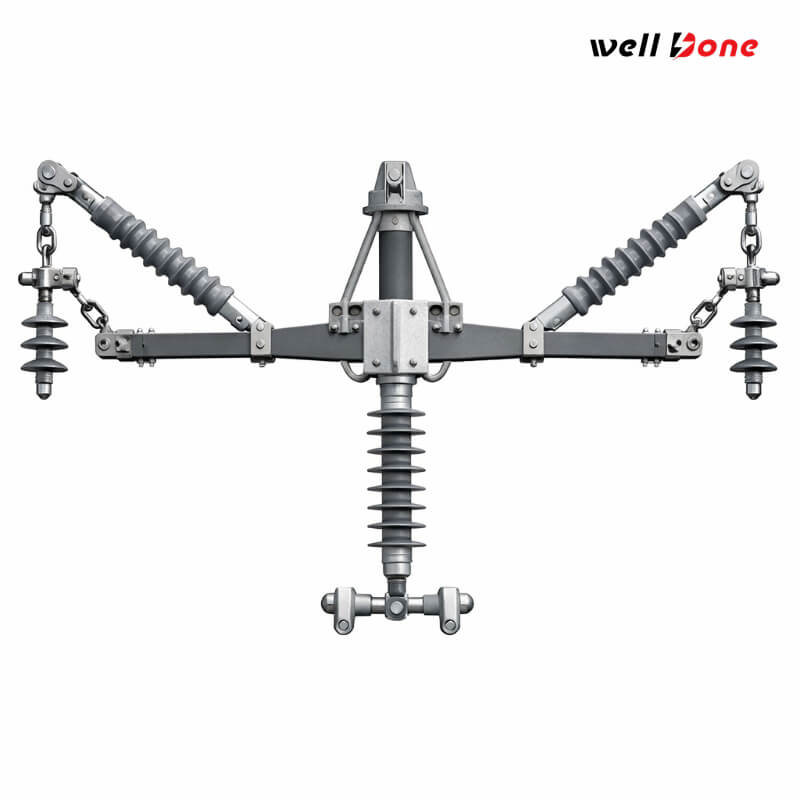

ฉนวนคอมโพสิตครอสอาร์มเป็นระบบครอสอาร์มแบบคอมโพสิตที่ใช้กับโครงสร้างการส่งผ่านเหนือศีรษะเพื่อทดแทนครอสอาร์มเหล็กและสายช่วงล่างแบบเดิม ช่วยโครงการขนาดกะทัดรัดและดัดแปลงโดยการลดความสูงของโครงสร้าง ปรับปรุงระยะห่างจากพื้นดิน และลดพื้นที่ทางขวา ขณะเดียวกันก็รักษาตัวนำฉนวนอย่างปลอดภัยจากหอคอย สร้างขึ้นเป็นระบบเครื่องกลและไฟฟ้าแทนที่จะเป็นชิ้นส่วนเดียว โดยจะต้องทนต่อลม น้ำแข็ง มลพิษ และโหลดตัวนำที่ไม่สมดุล ในขณะที่ยังคงรักษาประสิทธิภาพของฉนวนในระยะยาว ความแข็งแรงของโครงสร้าง และการบำรุงรักษาต่ำ

จำนวน:
มีจำหน่าย:





สอบถาม เพิ่มลงตะกร้า

อุปกรณ์เสริมผลิตภัณฑ์

วงแหวนคัดเกรดและวงแหวนอาร์กซิ่งถูกใช้ที่ด้านไฟฟ้าแรงสูงเพื่อควบคุมความเค้นของสนามไฟฟ้า และช่วยจัดการพฤติกรรมส่วนโค้งรอบๆ ฮาร์ดแวร์แบบครอสอาร์ม การออกแบบชุดติดตั้งเพิ่มเติมที่เผยแพร่ใช้วงแหวนอาร์คแบบบูรณาการสำหรับทั้งการควบคุมส่วนโค้งและการจัดระดับสนามไฟฟ้า

แตรโค้งหรือทรงกลมโค้งอาจถูกเพิ่มไว้ที่ด้านป้องกันส่วนโค้งของโครงสร้าง โดยมีการออกแบบที่เผยแพร่แล้วโดยวางไว้ด้านบนเพื่อปรับปรุงการเคลื่อนที่ของส่วนโค้งและการลอยตัวจากความร้อน

ฮาร์ดแวร์ระบบกันสะเทือน ตัวต่อ และแอกจะเชื่อมต่อชุดตัวนำเข้ากับโหนดแบบแขนไขว้ที่หุ้มฉนวน เมื่อจำเป็นต้องผ่อนปรนน้ำหนักหรือควบคุมการสวิง การเตรียมการสำหรับการปรับปรุงเพิ่มเติมที่มีการเผยแพร่รายการหนึ่งใช้ชุดประกอบตัวนำแบบแขวนลอยอย่างอิสระเพื่อสร้างสมดุลระหว่างน้ำหนักบรรทุกตามยาวและระยะห่างจากพื้นดิน

ชุดสลักเกลียว ฮาร์ดแวร์หน้าแปลน และข้อต่อฝาปิดท้ายถูกนำมาใช้เพื่อให้ตรงกับรูปแบบการยึดทาวเวอร์ และยึดชุดประกอบไว้ที่จุดยึดแบบ cross-arm เดิม การออกแบบชุดติดตั้งเพิ่มเติมได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงกับรูปแบบการเจาะรูสลักของการเชื่อมต่อทาวเวอร์ที่มีอยู่

รับใบเสนอราคา

ข้อมูลจำเพาะของผลิตภัณฑ์

ประเภทสินค้า

ชุดประกอบแขนไขว้หุ้มฉนวนคอมโพสิตสำหรับสายส่งเหนือศีรษะ

การกำหนดค่าทั่วไป

Double Vee, เสาค้ำยัน, หมุนแนวนอน-V และฐานคงที่แนวนอน-V

เผยแพร่การใช้งานแรงดันไฟฟ้า

โครงการสายส่ง 132 kV, 230 kV, 275 kV และ 400 kV

แกนกลาง / โครงสร้างสมาชิก

ชิ้นส่วนโพลีเมอร์เสริมใยแก้วที่ใช้เป็นองค์ประกอบฉนวนรับน้ำหนัก

วัสดุที่อยู่อาศัย

ตัวเรือนยางซิลิโคนคอมโพสิตพร้อมโครงสร้างโรงเก็บของที่ทนทานต่อสภาพอากาศ

พื้นฐานการออกแบบเครื่องกล

การโหลดแนวตั้ง แนวขวาง และแนวยาวแบบรวมใช้ในการจัดอันดับชุดประกอบ

ข้อกำหนดความสามารถในการให้บริการ

การโก่งตัวในแนวดิ่งเนื่องจากโหลดตายตัวถูกจำกัดไว้ที่ 5% ของความยาวที่โค้งงอได้

ชีวิตการออกแบบ

อย่างน้อย 50 ปีในข้อกำหนดยูทิลิตี้ที่เผยแพร่

ความจุการเชื่อมต่อ

ข้อกำหนด cross-arm ของยูทิลิตี้ที่เผยแพร่ประกอบด้วยความสามารถในการเชื่อมต่อ 40 kN ที่การเชื่อมต่อ M16 และความสามารถในการบิด 3.0 kNm

ประสิทธิภาพด้านสิ่งแวดล้อม

ทนทานต่อสารธรรมชาติ การโจมตีทางชีวภาพ ความเสียหายจากไฟไหม้ การติดตาม การอาร์กกิ้งของแถบแห้ง และการหลุดร่อนตลอดอายุการใช้งานของการออกแบบ

การใช้งานผลิตภัณฑ์

เศรษฐกิจมีราคาไม่แพงมาก

ใช้ในกรณีที่จำเป็นต้องเปลี่ยนคานเหล็กและสายกันสะเทือนแบบเดิมเพื่อคืนระยะห่างในแนวตั้งและทำให้การดัดแปลงหอคอยมีขนาดเล็ก งานปรับปรุงที่ได้รับการเผยแพร่แสดงให้เห็นว่านี่เป็นแนวทางปฏิบัติในการอัพเกรดโครงสร้างระบบส่งกำลังที่มีอยู่

การปรับปรุงเสาขัดแตะที่มีอยู่เดิมโดยมีปัญหาในการกวาดล้าง
ใช้ในโครงการที่มีจุดมุ่งหมายเพื่อลดรอยเท้าและความกว้างด้านขวาของทาง ในขณะที่ยังคงความเป็นฉนวนไฟฟ้าที่จำเป็นสำหรับการบริการไฟฟ้าแรงสูง

โครงสร้างสายส่งขนาดกะทัดรัด 132 kV, 275 kV และ 400 kV
ใช้ในกรณีที่แขนไขว้ต้องรักษาประสิทธิภาพทางไฟฟ้าให้คงที่ในสภาพกลางแจ้งที่ไม่เป็นมิตร และต้านทานการติดตามและการเกิดอาร์กแบบแถบแห้งที่เกิดจากเกลือหรือสารปนเปื้อน

ทางเดินที่มีมลภาวะ น้ำเกลือ และเปียก
ใช้ในโครงสร้างค้ำยันและแบบ V ซึ่งชุดประกอบต้องจัดการโหลดทางกลแบบรวม และรักษาระยะห่างของตัวนำภายใต้การแกว่งที่เกิดจากลมหรือความไม่สมดุลที่เกี่ยวข้องกับน้ำแข็ง

ชุดหัวหอส่งสัญญาณที่มีลมหรือน้ำแข็งไม่สมดุล

ข้อดีของผลิตภัณฑ์

รอยเท้าโครงสร้างที่เล็กลง

การออกแบบ cross-arm แบบคอมโพสิตสามารถแทนที่ cross-arm และชุดสตริงแบบแขวนแบบดั้งเดิมได้ ช่วยลดความสูงของหอคอยและความต้องการทางด้านขวาของทางในขณะที่ปรับปรุงระยะห่าง

ประสิทธิภาพทางไฟฟ้าและทางกลที่แข็งแกร่งในการประกอบชิ้นเดียว

การออกแบบผสมผสานฉนวน การควบคุมภาคสนาม และความสามารถในการรับน้ำหนัก เข้ากับงานที่เผยแพร่ซึ่งแสดงการป้องกันส่วนโค้ง การให้เกรด และการทดสอบโหลดรวมในโครงการปรับปรุง

ความทนทานกลางแจ้งที่ให้บริการยาวนาน

ข้อกำหนดด้านสาธารณูปโภคเน้นอายุการใช้งานการออกแบบ 50 ปี การบำรุงรักษาต่ำ ความต้านทานต่อไฟและการโจมตีจากสิ่งแวดล้อม และไม่มีการแยกส่วนตลอดอายุการใช้งาน
