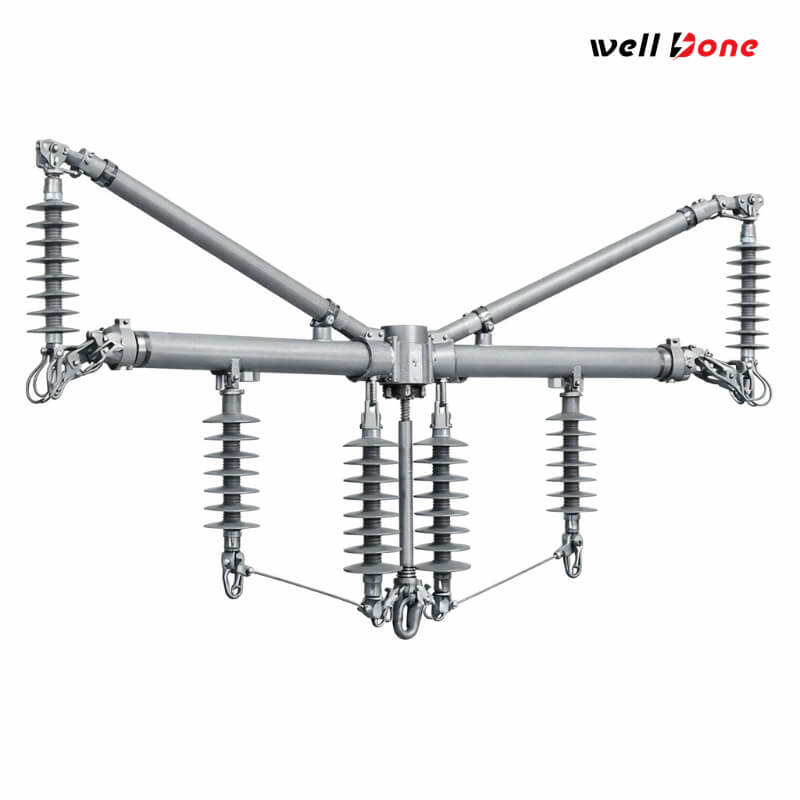

Aislador de brazo cruzado compuesto

El aislador de brazo cruzado compuesto es un sistema de brazo cruzado aislado compuesto que se utiliza en estructuras de transmisión aéreas para reemplazar los brazos transversales de acero tradicionales y las cuerdas de suspensión. Ayuda a proyectos de modernización y líneas compactas al reducir la altura de la estructura, mejorar la distancia al suelo y reducir la huella del derecho de vía mientras mantiene los conductores aislados de forma segura de la torre. Construido como un sistema mecánico y eléctrico en lugar de una sola pieza, debe resistir el viento, el hielo, la contaminación y las cargas de conductores desequilibrados, manteniendo al mismo tiempo el rendimiento del aislamiento a largo plazo, la resistencia estructural y el bajo mantenimiento.

Cantidad:
Disponibilidad:





Preguntar Añadir a la cesta

Accesorios del producto

Los anillos de clasificación y los anillos de arco se utilizan en el lado de alto voltaje para controlar la tensión del campo eléctrico y ayudar a gestionar el comportamiento del arco alrededor del hardware del brazo transversal. Un diseño de modernización publicado utilizó un anillo de arco integrado tanto para el control del arco como para la nivelación del campo eléctrico.

Se pueden agregar bocinas o esferas de arco en el lado de protección de arco de la estructura, y los diseños publicados las colocan hacia arriba para mejorar el movimiento del arco y la flotabilidad térmica.

Los accesorios de suspensión, los eslabones y los yugos conectan el haz de conductores al nodo del brazo transversal aislado cuando se necesita alivio de carga o control de giro. Una disposición de modernización publicada utilizó un conjunto de fijación de conductores suspendidos libremente para equilibrar la carga longitudinal y la distancia al suelo.

Se utilizan kits de pernos, accesorios de brida y accesorios de tapa de extremo para igualar el patrón de fijación de la torre y asegurar el conjunto en los puntos de montaje originales del brazo transversal. El diseño de modernización fue diseñado para coincidir con el patrón de perforación de los orificios para pernos de la conexión de la torre existente.

Obtenga una cotización

Especificaciones del producto

tipo de producto

Conjunto de cruceta aislada compuesta para líneas aéreas de transmisión.

Configuraciones típicas

Doble V, poste de línea reforzado, V horizontal pivotante y V horizontal fija.

Aplicaciones de voltaje publicadas

Proyectos de líneas de transmisión de 132 kV, 230 kV, 275 kV y 400 kV.

Núcleo/miembro estructural

Elementos poliméricos reforzados con fibra de vidrio utilizados como elementos aislantes de carga.

Material de la carcasa

Carcasa compuesta de caucho de silicona con perfil de cobertizo resistente a la intemperie.

Bases de diseño mecánico.

Se utiliza una carga combinada vertical, transversal y longitudinal para clasificar el conjunto.

Requisito de capacidad de servicio

Deflexión vertical debido a la carga muerta limitada al 5% de la longitud flexible.

Diseñar la vida

Al menos 50 años en la especificación de utilidad publicada.

Capacidad de conexión

Los requisitos de cruceta de servicios públicos publicados incluyen una capacidad de conexión de 40 kN en una conexión M16 y una capacidad de torsión de 3,0 kNm.

Desempeño ambiental

Resistente a agentes naturales, ataques biológicos, daños por fuego, rastreo, arcos de banda seca y delaminación durante la vida útil del diseño.

Aplicaciones de productos

La economía es más asequible

Se utiliza cuando es necesario reemplazar el travesaño de acero original y la cuerda de suspensión para recuperar el espacio vertical y mantener pequeñas modificaciones en la torre. Los trabajos de modernización publicados muestran que esta es una solución práctica para mejorar las estructuras de transmisión existentes.

Modernización de torres de celosía existentes con problemas de espacio libre
Aplicado en proyectos que tienen como objetivo reducir la huella de la línea y el ancho del derecho de vía mientras se mantiene el aislamiento eléctrico necesario para el servicio de alto voltaje.

Estructuras compactas de líneas de transmisión de 132 kV, 275 kV y 400 kV
Se utiliza cuando la cruceta debe mantener un rendimiento eléctrico estable en condiciones exteriores hostiles y resistir el seguimiento y la formación de arcos de banda seca causados por sal o contaminantes.

Corredores de líneas aéreas contaminados, salinos y húmedos
Se utiliza en estructuras arriostradas y tipo V donde el conjunto debe manejar cargas mecánicas combinadas y mantener la separación del conductor bajo oscilación inducida por el viento o desequilibrio relacionado con el hielo.

Conjuntos de cabezales de torre de transmisión con carga desequilibrada de viento o hielo

Ventajas del producto

Huella de estructura más pequeña

Los diseños de crucetas compuestas pueden reemplazar los crucetas tradicionales y los juegos de cuerdas suspendidas, lo que ayuda a reducir la altura de la torre y la demanda de derecho de paso, al tiempo que mejora el espacio libre.

Fuerte rendimiento eléctrico y mecánico en un solo conjunto

El diseño combina aislamiento, control de campo y capacidad de carga, con trabajos publicados que muestran protección de arco, nivelación y pruebas de carga combinada en proyectos de modernización.

Durabilidad en exteriores de larga duración

Los requisitos de servicios públicos enfatizan una vida útil de diseño de 50 años, bajo mantenimiento, resistencia al fuego y ataques ambientales, y sin delaminación durante la vida útil.

Dibujo del plano del aislador de brazo transversal compuesto WellDone

Preguntas frecuentes

¿Para qué se utiliza un aislador de brazo transversal compuesto?

Se utiliza para reemplazar un brazo transversal de transmisión convencional y una cadena de aisladores por una estructura aislada compacta que soporta los conductores y mejora el espacio libre.
¿En qué voltajes se utiliza normalmente?

Las aplicaciones publicadas incluyen proyectos de transmisión aérea de 132 kV, 230 kV, 275 kV y 400 kV.
¿Por qué elegir un diseño compuesto?

Ayuda a reducir el derecho de paso, mejorar el espacio libre y ofrecer un rendimiento sólido en entornos exteriores hostiles con menor demanda de mantenimiento.
